如何用altium designer将Gerber文件反向生成PCB

在Altium Designer中，将Gerber文件反向生成PCB是一个相对直接且高效的过程,以下是详细的步骤和说明：

新建CAM文件

打开Altium Designer软件，选择14.2版本，在File菜单中，选择New，然后选择Cam document来创建一个新的CAM文件。

导入Gerber文件

在新建的CAM文件中,执行以下操作：

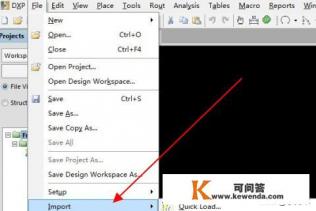

1. 在File菜单中，选择Import,然后选择Gerber。
2. 选择需要打开的Gerber文件,点击打开按钮。
3. 在弹出的窗口中选择确认,完成Gerber文件的导入。

提取网络信息并导出PCB

一旦Gerber文件成功导入,接下来执行以下步骤：

1. 在Tool菜单中，找到Netlist并点击它,这将提取导入的Gerber文件的网络信息。
2. 如果需要，可以进一步处理网络信息，例如将相连的track视为同一网络，如果不进行网络表的提取,可能会影响PCB生成的准确性。
3. 执行File菜单中的Export到PCB命令，将CAM文件导出为PCB文件，确保在导入Gerber文件时选择了正确的网络信息,否则可能无法成功导出PCB。

Altium Designer简介：

Altium Designer是一款原Protel软件开发商推出的一体化电子产品开发系统，主要用于Windows操作系统，该软件集原理图设计、电路仿真、PCB绘制编辑等功能于一身，为设计者提供了全新的设计解决方案，它能够轻松进行设计,大大提高了电路设计的质量和效率。

Gerber简介：

Gerber格式是线路板行业描述线路板图像及钻、铣数据的文档格式集合，它是线路板行业图像转换的标准格式，广泛应用于线路板行业和电子制造领域，通过使用Altium Designer，可以轻松处理和转换Gerber文件,从而方便进行电路设计和PCB绘制工作。
